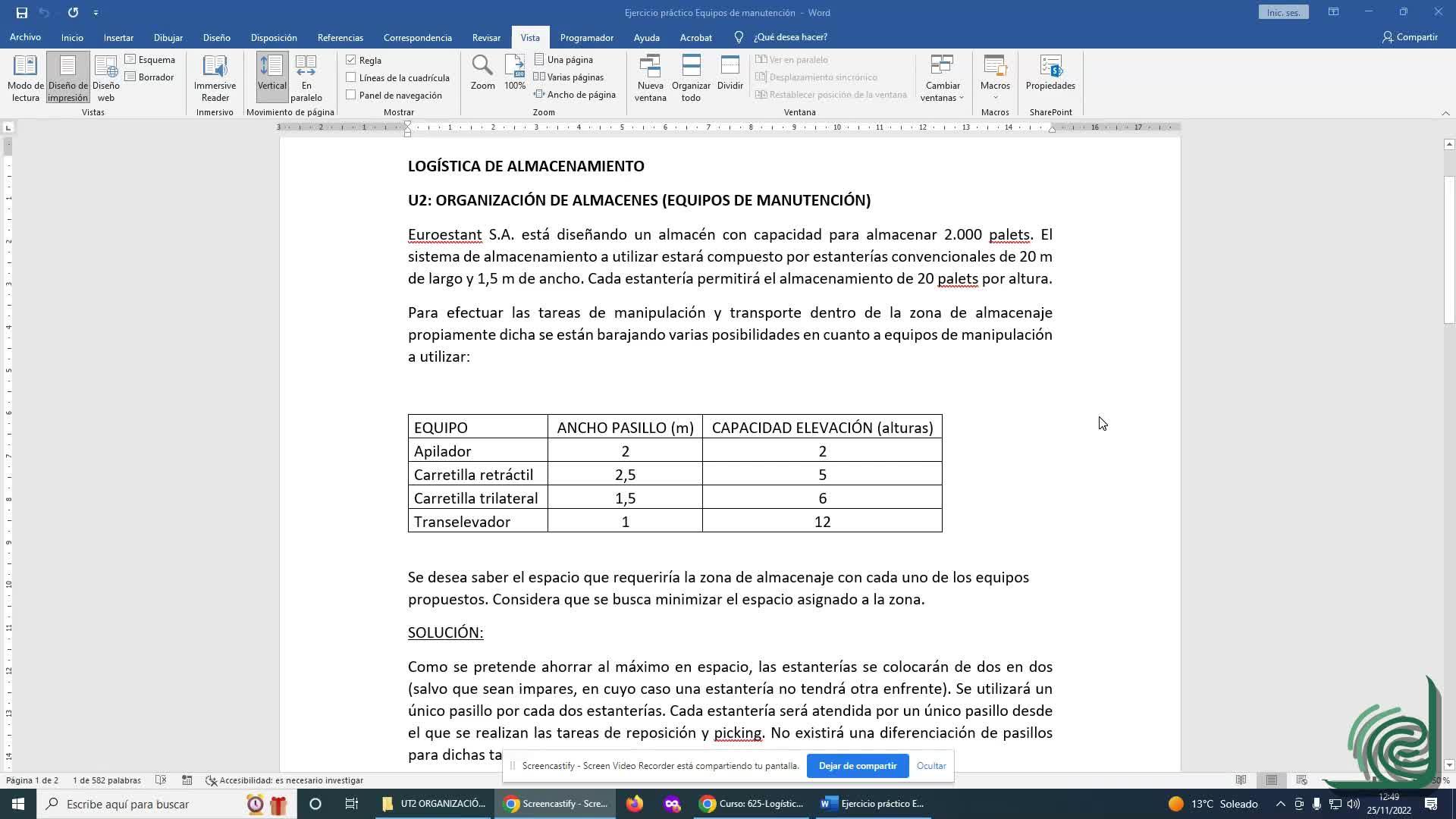

Hola a todos de nuevo. Vamos a hacer un repaso ahora del siguiente ejercicio de equipos de 00:00:00
manutención o de manipulación. Entonces en este caso lo que vamos a trabajar es con 00:00:11
distintos medios de manipulación o de manutención y nos pide el ejercicio que para una serie 00:00:16
de características como que tiene que almacenar 2000 pallets, que las estanterías que usa 00:00:22
tiene que ser de unas ciertas dimensiones, 20 por 1,5 y que la altura máxima que puede 00:00:26
contener sean 20 pallets por altura, nos pide que dadas estas características para cada 00:00:32
tipo de medio, es decir, el apilador necesita un ancho de 2 metros de pasillo y puede elevar 00:00:40
hasta dos alturas y así sucesivamente, nos pide que damos la cantidad de metros cuadrados 00:00:45
que necesitaríamos de almacén dependiendo de que utilicemos uno u otro equipo de manipulación 00:00:53
o de manutención. Lo que vamos a empezar es a definir que para aprovechar el espacio 00:00:58
al máximo lo que vamos a hacer es confrontar estanterías una enfrente de otra con un pasillo 00:01:04
entre medias, como hicimos en el ejercicio anterior. Por lo tanto, tenemos una estantería 00:01:10
enfrente de la otra con un único pasillo y en ambas estanterías se podrá hacer en 00:01:15
ese pasillo las tareas de reposición o de piquín. Vamos con el primer medio de manipulación, 00:01:20
los apiladores. Vamos a ver primero cuántos pallets entrarían en cada estantería usando 00:01:30
el apilador. Como son 20 pallets por altura y el apilador, como viene aquí en la tabla 00:01:37
reflejado, solo puede utilizar dos alturas, vemos que 20 pallets por dos alturas entrarían 00:01:45
40 pallets por estantería usando el apilador. Si queremos saber el número de estanterías 00:01:51
que necesitaremos, por tanto, sería dividir las 2000 que nos dice que tiene que tener 00:01:56
de capacidad total el almacén, las 2000 pallets, entre los 40 pallets que vendrán por estantería 00:02:00
y eso nos da un total de que necesitamos para usar apiladores 50 estanterías. Como entre 00:02:06
estantería y estantería tiene que haber un pasillo, pues dividimos el número de estanterías 00:02:12
entre dos y nos da el número de pasillos que necesitamos, es decir, necesitamos 50 00:02:15
estanterías con 50 pasillos entre medias. Vamos a calcular, por tanto, la superficie 00:02:19
que necesitaremos de almacén si utilizamos el apilador. El largo siempre va a ser el 00:02:25
mismo, utilicemos el largo de estantería, me refiero, utilicemos un medio u otro, siempre 00:02:29
van a ser 20 metros, como vais a ver posteriormente. Tenemos que calcular, por tanto, el ancho, 00:02:37
sí que va a variar, dependiendo de que utilicemos un medio u otro. En el caso del apilador hemos 00:02:41
calculado que necesitamos 50 estanterías. Vale, pues 50 estanterías, como tienen un 00:02:46
metro y medio de ancho a cada una, necesitamos 75 metros, pero como entre estantería y estantería 00:02:52
tiene que haber un pasillo, 25 pasillos, por 2 metros que necesita el apilador de pasillo, 00:02:56
nos da un total de 50 metros. Si sumamos estas dos anchuras, la de la estantería del pasillo 00:03:02
nos da un total de 125 metros de ancho la zona de almacenaje. Para ir a la superficie 00:03:07
lo único que tenemos que hacer es multiplicar ese ancho de zona de almacenaje por el largo 00:03:11
de 20 metros, por tanto, 125 por 20 metros, 2.500 metros cuadrados. Necesitaríamos de 00:03:15
almacén si utilizamos apiladores. El mismo cálculo, el mismo racionamiento vamos a utilizar 00:03:20
para el resto de medios. Vamos con el siguiente, las carretillas retrátiles. ¿Cuántos palets 00:03:26
entran en una estantería si utilicemos carretillas retráctiles? Pues 20 palets por altura, por 00:03:31
5 alturas que permite la carretería de retráctil, nos da un total de 100 palets por estantería. 00:03:41
Si dividimos el total de palets que tenemos que meter en el almacén, 2.000, entre el 00:03:49
número de palets que entra en cada estantería utilizando las carretillas retráctiles, nos 00:03:54
da que necesitamos 20 estanterías. Como pasillos necesitamos siempre la mitad que 00:03:58
estanterías, dividimos los 20 estanterías por 2 y nos da que necesitamos 10 pasillos. 00:04:06
Siempre tendremos una estantería a un lado del pasillo, otra estantería al otro lado 00:04:10
del pasillo. Por eso siempre el número de pasillos es siempre de la mitad que las estanterías. 00:04:14
Vamos a regular la superficie. Como veis el largo sigue siendo el mismo, 20 metros, pero 00:04:20
varía el ancho. Pues usando las carretillas retráctiles las estanterías tendrán un 00:04:24
ancho de 20 estanterías por un metro y medio cada estantería, 30 metros. Y pasillos como 00:04:30
necesitamos 10 por 2 metros y medio que necesitamos para este tipo de medio, 2 y medio, lo multiplicamos 00:04:35
y nos da, aquí está, y nos da que necesitamos 25 metros de ancho para los pasillos. Si 00:04:45
sumamos estas dos anchuras, la de las estanterías y el pasillo, nos da que necesitamos 55 metros 00:04:49
de ancho, 30 más 25, 55. Si lo multiplicamos por el largo nos da la superficie total, 55 00:04:55
por 20, 1100 metros. Aquí ya veis que necesitamos solo 1100 metros cuadrados si utilizamos las 00:05:01
carretillas retráctiles. Hacemos la misma operación con el siguiente medio de manipulación, 00:05:07
la carretilla trilateral. Aquí nos dice que la capacidad que tenemos en cada estantería 00:05:12
es de 20 pales por altura, por 6 alturas que nos permite llegar a la carretilla trilateral 00:05:18
nos permite meter en cada estantería 120 pales. Si los dividimos, esos 2000 en total 00:05:23
que tenemos que almacenar entre los 120 pales que entran en cada estantería nos da que 00:05:28
necesitamos 16,66 estanterías. Evidentemente no pueden ser 16,66, tenemos que poner una 00:05:34
estantería de más. La última, la número 17, no se ocupará del todo, quedará algo 00:05:40
vacía, pero si no, no podemos meter todos los pales, los 2000 pales. Por lo tanto necesitamos 00:05:45
17 estanterías. Al dividir las estanterías entre dos para ver el número de pasillos 00:05:50
nos da 8,5. No puede haber un pasillo a la mitad, por lo tanto cuando el número de estanterías 00:05:54
sea impar siempre tendremos que poner la mitad más uno de las estanterías, es decir, 17 00:05:59
entre 2, 8, más uno adicional, 9 pasillos. En este último pasillo en el noveno solo 00:06:05
habrá estanterías a un lado, por eso son impares, en el otro no habrá nada. Para calcular 00:06:11
la superficie, como siempre, el largo 20 metros y ahora vamos a ver el ancho, que es lo que 00:06:17
siempre varía, utilizar un medio o utilizar otro. En cuanto a estanterías, como necesitamos 00:06:20
17 estanterías y tiene un metro y medio, el ancho de las estanterías va a ser de 25,5 00:06:25
y en los pasillos, 9 pasillos que necesitamos para este tipo de carretería trilateral, 00:06:30
por un metro y medio que necesita de ancho ese medio, la carretería trilateral nos da 00:06:36
13,5 metros. Si lo sumamos, ambas anchuras, nos da que necesitamos un ancho total de 00:06:40
39 metros, que al multiplicarlo por los 20 de largo, nos da la superficie total del almacén 00:06:45
cuando utilizamos carreterías trilaterales, es decir, 39 por 20, 760 metros cuadrados. 00:06:51
Como veis, va bajando el número de metros cuadrados que necesitamos. Y por último vamos 00:06:55
a calcular la superficie que necesitaríamos de almacén si utilizamos transelevadores, 00:07:01
es otra vez lo mismo. La capacidad de estantería utilizando transelevadores sería 20 pales 00:07:07
por altura, como el transelevador permite llegar hasta 12 alturas, lo multiplicamos 00:07:12
y permite almacenar 240 pales. Si dividimos el orden de 1.000 pales que tenemos que meter 00:07:17
en el almacén entre 240, nos da que necesitamos 8,33 estanterías. Aquí exactamente igual, 00:07:22
se rondea al alza. Lo que pasa es que la última estantería quedaría no completamente llena, 00:07:29
pero necesitamos 9. Si utilizamos 8 nos faltaría espacio de estantería para meter algunos pales. 00:07:35
Con el número de pasillos igual, dividimos las 9 estanterías por la mitad para el número de pasillos, 00:07:40
pero como nos da un número decimal, lo ampliamos hasta 5. Aquí vuelve a ser el mismo problema. 00:07:46
Como las estanterías son impares, en el último pasillo, en el quinto pasillo, solo habrá estanterías 00:07:51
a un lado y calculamos la superficie. El largo siempre es el mismo, 20, lo que varía es la zona, 00:07:56
la anchura de la zona de almacenaje. Por un lado tenemos lo que ocupan las 9 estanterías, 00:08:03
que tenemos al usar 3 elevadoras, por 1,5 m, 13,5 m. Y los 5 pasillos que necesitamos al utilizar 00:08:08
3 elevadores, por 1 m de ancho que requiere el uso del 3 elevador, 5 m. Si sumamos los 2 anchos, 00:08:14
nos da el ancho total que necesitamos en la zona de almacenaje, 13,5 m más 5, 18,5 m, 00:08:21
que al multiplicarlo por los 20 m de largo nos da una superficie total de 370 m2. 00:08:26
En resumen, cuando usamos apiladores, necesitaríamos, para meter esos 2.000 pales, 00:08:32
un almacén de 2.500 m2. En cambio, si utilizamos una carretería retráctil, solo necesitaríamos 00:08:39
un almacén de 1.100 m2. Y si en lugar de ese medio utilizamos una carretería trilateral, 00:08:45
tan solo necesitaríamos 760 m2. Y por último, para meter esos 2.000 pales que necesitamos meter, 00:08:52
si utilizamos un 3 elevador, solo necesitaríamos un almacén que tuviera una superficie de 370 m2. 00:09:00
Por lo tanto, veis que según el medio de manipulación o manipulación que usemos, 00:09:06
nuestro almacén requerirá una superficie menor. El apilador, menos metros en la retráctil, 00:09:13
menos metros para la trilateral y muchos menos metros para el 3 elevador. Y esto sería todo. 00:09:20
