Se muestra el proceso de configuración inicial de un router (aunque es similar en los switches) de Cisco
Buenas tardes, vamos a ver hoy cómo es el proceso de grabación o configuración de un router Cisco
00:00:03

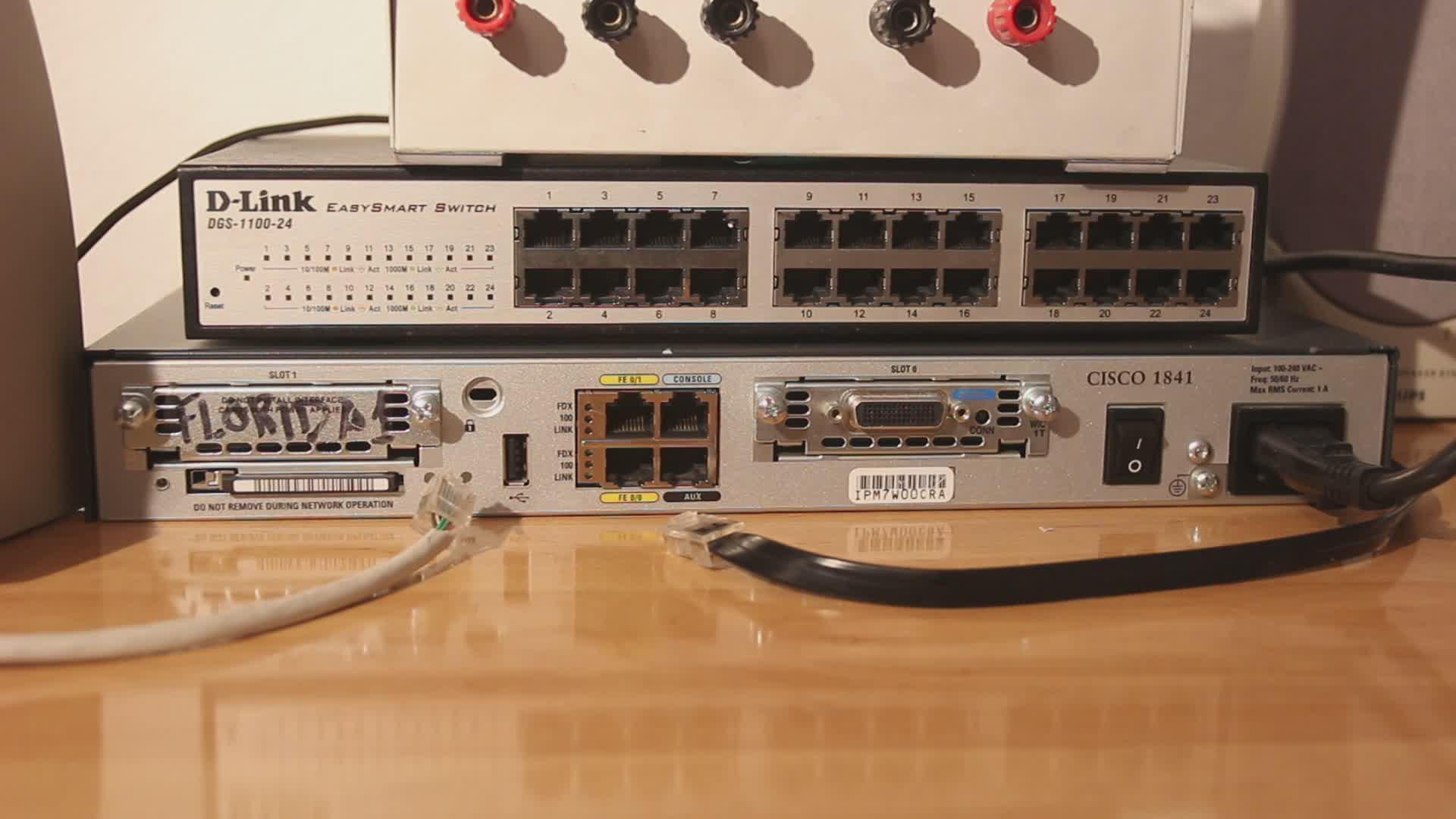

en el que tenemos un puerto de consola, una serie de interfaces, fases Ethernet y un puerto auxiliar.
00:00:14
Lo primero que vamos a hacer para configurar el router es conectarle el cable de consola,
00:00:21
que puede ser de este color o de color azul, según los equipos,
00:00:27
Y vamos a conectarle también un puerto Ethernet para dejarlo más o menos conectado de una manera lo más parecida a una instalación real
00:00:30
A continuación, una vez que ya lo hemos configurado, nos vamos a ir a la aplicación Putty
00:00:42
Que es una aplicación que me permite controlar todo el proceso de conexión del router
00:00:50
vamos a abrir la conexión Cisco
00:00:58
vamos a abrirla y nos aparece esta ventana
00:01:02
que es el terminal o consola del router
00:01:06
una vez que ya tenemos esta consola
00:01:09
vamos a dirigirnos a lo que es el equipo como tal, el router
00:01:12
y le vamos a encender
00:01:17
en el momento en el que lo encendamos
00:01:19
vamos a ver como empiezan a parpadear los leds
00:01:22
Y en la pantalla de la consola me empiezan a aparecer unos mensajes que me están indicando que estamos accediendo a la configuración del equipo.
00:01:26
A ver si se estabiliza la pantalla.
00:01:37
Ahí está bien.
00:01:46
Bueno, ahora mismo está la configuración del router cargándose en el sistema.
00:01:47
Ahí tenemos el router que está funcionando.
00:01:54
y ahí me empiezan a aparecer distintos mensajes que me están indicando que se está instalando la imagen del equipo
00:01:56
se está descomprimiendo todo el firmware que le hemos configurado
00:02:03
y transcurrido unos instantes nos dice que la configuración está ok
00:02:08
esto me está indicando que la conexión con el equipo se está realizando de una manera correcta
00:02:14
aquí aparecen los distintos mensajes de la configuración
00:02:21
y una de las cosas que teníamos que haber hecho antes de activar el terminal PuTTY
00:02:24
que es la aplicación que estamos utilizando
00:02:31
es activarle para que me reconozcas los caracteres de retorno
00:02:33
y poder entrar
00:02:39
entonces ahora una vez que ya he conseguido conectarme con él
00:02:41
escribo enable
00:02:45
la contraseña
00:02:47
y ahora podemos ver la configuración que tiene este router
00:02:49
le damos show run y accedemos a la configuración
00:02:56
con la tecla intro vamos pasando punto por punto en la pantalla
00:03:00
y si damos a la barra espaciadora llegamos a la configuración completa
00:03:04
esta es una configuración básica que se puede realizar sin ningún tipo de problema
00:03:09
desde el Packet Tracer, que es la aplicación de emulación de los routers y conmutadores de Cisco
00:03:15
es mucho más cómodo trabajar con la aplicación Cisco Packet Tracer
00:03:24
y luego una vez que tengamos la configuración probada y verificada
00:03:29
cargarla por medio de esta consola directamente en el router o en el switch
00:03:33
que cargarla directamente en el router sin saber si efectivamente funciona
00:03:40
aunque puede parecer que es mucho mejor hacerlo directamente con el router
00:03:46
si nos equivocamos en la aplicación Cisco Packet Tracer
00:03:50
podemos borrar la configuración sin afectar a la configuración que hubiéramos grabado en el switch
00:03:53
bueno, pues si en un momento determinado cuando estamos trabajando con nuestro equipo
00:04:01
hemos visto que hay algún tipo de problemas de funcionamiento
00:04:06
hay una serie de comandos que nos va a permitir el fabricante comprobar el estado del equipo
00:04:10
hay uno que es muy completo que se llama SHTEC, SHOWTEC
00:04:17
pero el más fácil es SHOWINTER
00:04:21
y si no me sé cómo es el comando, escribo en la interrogación
00:04:25
y me aparece INTERFACE
00:04:29
y me muestra, por ejemplo, el estado de los interfaces
00:04:31
cuál es su configuración y en qué estado se encuentran en este momento
00:04:35
entonces como ven es un método sencillo de ver el funcionamiento del equipo
00:04:40
pero esto mismo lo podemos hacer nosotros directamente desde el Cisco Packet Tracer
00:04:46
sin entrar en este sistema, en un sistema real
00:04:52
pero para que se vea que efectivamente es igual lo que se ve en el Cisco Packet Tracer
00:04:55
que lo que se ve en el router
00:05:01
pues aquí queda una muestra visible
00:05:03
de cómo es ese proceso
00:05:05
