Como comprobar un multímetro digital antes de iniciar las medidas de tensión y ohmios - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 4 de enero de 2023 por Antonio M.

53 visualizaciones

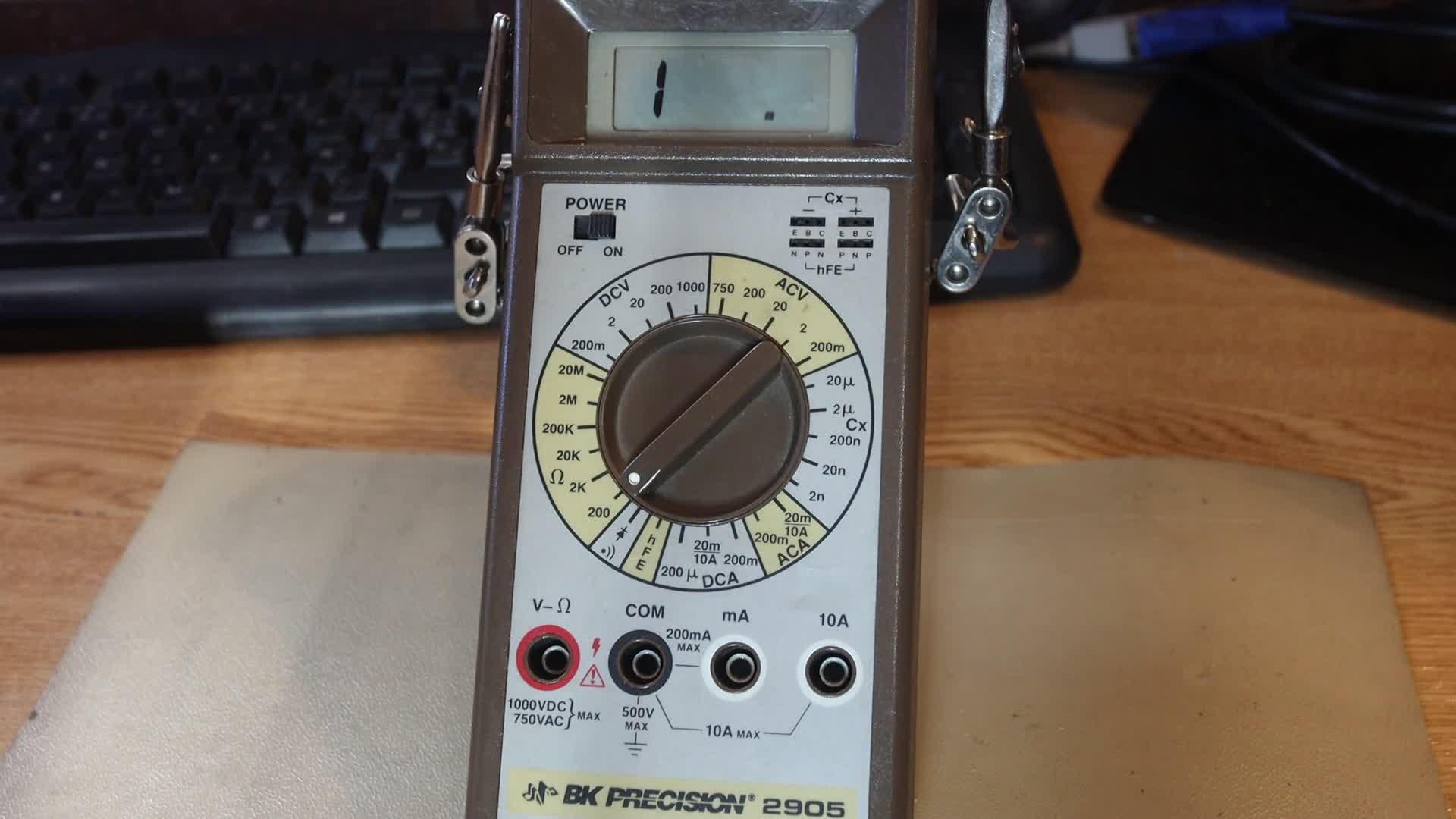

Se muestra el proceso inicial para comprobar el estado de un multímetro, antes de medir ohmios o voltios

Más información Transcripción

Bueno, vamos a ver ahora cómo es el proceso de ajuste y comprobación de un multímetro digital. 00:00:02

Lo primero que tenemos que comprobar es el cable con el que vamos a hacer las medidas. 00:00:07

Para ello, con GEMOS introducimos la borna roja en el conector de voltios ohmios y la borna negra en el conector de CON. 00:00:12

Elegimos la escala más pequeña, 200 ohmios, porque así nos garantizamos que la medida es lo más precisa posible. 00:00:22

juntamos las dos bornas del multímetro, las apretamos bien 00:00:29

y nos marca la resistencia que presenta todo este cable 00:00:32

a ver si lo consigo seguir bien, 0,3 ohmios 00:00:36

y esta es la resistencia que presenta el cable 00:00:42

esto me está indicando que el multímetro y el cable de medida están correctamente 00:00:45

esas oscilaciones son de variar, soltar los hilos y que hagan mal contacto 00:00:50

y con esta simple comprobación ya hemos comprobado que el multímetro está bien 00:00:56

una vez que ya hemos ajustado el multímetro que marca bien 00:01:00

si vamos a medir voltios, por ejemplo, comprobar una fuente de alimentación de 12 voltios 00:01:03

lo pondríamos en la escala de 20 voltios 00:01:08

y podríamos efectuar la medida de cualquier tensión que fuera inferior a 20 voltios 00:01:10

si fuéramos a medir 200 voltios, pondríamos esta 00:01:17

Si estamos trabajando en tensión alterna, elegiríamos la escala de 750 voltios 00:01:20

Ya que en alterna normalmente las tensiones van a ser superiores a 200 voltios 00:01:28

Y la escala inmediatamente superior en este multímetro es 750 voltios 00:01:33

Como ya hemos comprobado que los cables están bien, ya simplemente pondríamos las bornas del multímetro en el terminal a probar 00:01:38

Idioma/s:
Autor/es:: Antonio Melgarejo
Subido por:: Antonio M.
Licencia:: Reconocimiento - No comercial - Sin obra derivada
Visualizaciones:: 53
Fecha:: 4 de enero de 2023 - 14:06
Visibilidad:: Público
Centro:: IES JOAN MIRO
Descripción ampliada:: Se explica de una manera sencilla los pasos previos a realizar con un multímetro digital para poder realizar medidas de tensión (alterna o continua) y de resistencias
Duración:: 01′ 46″
Relación de aspecto:: 1.78:1
Resolución:: 1920x1080 píxeles
Tamaño:: 38.56 MBytes
