Tema 13: Instalación de agua - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 23 de marzo de 2020 por Luis A.

74 visualizaciones

En este vídeo resumo rápidamente los distintos elementos que intervienen en el consumo de agua en viviendas.

Texto del documento en https://www.educa2.madrid.org/web/tecnologia-bustarviejo/

Más información Transcripción

Descargar la transcripción

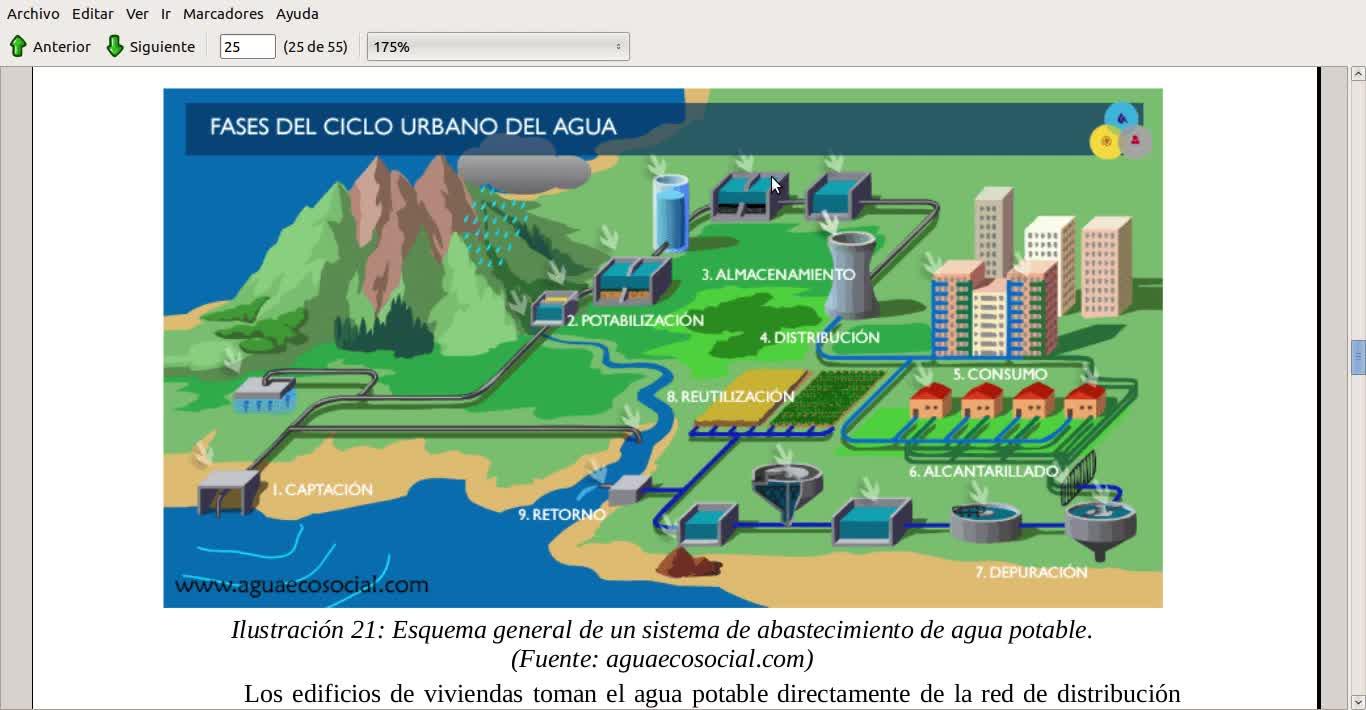

Vamos ahora con la instalación de agua. Dentro de la instalación de agua lo que hay que tener en cuenta, aquí viene muy bien puesto como un esquema general, lo que hay que tener en cuenta es cómo es la distribución que tenemos en las distintas fases del ciclo del agua. 00:00:00
Lo primero que necesitamos es un sistema de captación. Aquí lo que están haciendo es tomar el agua del mar, por ejemplo, pero nosotros podríamos tomar perfectamente la captación a través de los embalses o de los acuíferos. 00:00:20
El segundo punto al que debemos irnos es a la potabilización, es decir, hacer potable el agua que hemos captado 00:00:34
Luego después tenemos que almacenarlo, lo podemos almacenar en distintos sitios, en distintos contenedores 00:00:43
Y luego de ahí ya se distribuye a las distintas viviendas 00:00:53
Aquí, por ejemplo, viene la distribución, pues para arriba, aquí viene la distribución a estas casas unifamiliares, etc. Dentro del consumo, pues en cada vivienda se utiliza un determinado consumo y luego los restos se depositan, por eso tenemos aquí estos datos, los restos se depositan y se llevan al alcantarillado general, 00:00:59
que se encarga después de depurarlo, de limpiarlo, de reutilizarlo si es necesario, si se puede 00:01:22
y después de devolverlo al propio sistema. 00:01:32
De forma que esto es un ciclo cerrado de abastecimiento. 00:01:36
Captamos, potabilizamos, almacenamos, distribuimos, consumimos, limpiamos, reutilizamos lo que podamos y lo retornamos. 00:01:40
Entonces, dentro de este sistema tenemos dos partes importantes, que sería esta parte de aquí, que sería lo que llamamos el ETAP, que es la estación de tratamiento de agua potable, que es la que se encarga de la potabilización. 00:01:52
En este caso, aquí en la Comunidad de Madrid, quien se encarga es el canal de Isabel II. Y después tenemos por aquí al final otro sistema que es el EDAR, que es la Estación de Depuración de Aguas Residuales, que es la que se encarga de limpiarlo, limpiar todo para poder reutilizarla después o devolverla al sistema limpia. 00:02:08
¿Y cómo es la evacuación? Bueno, pues la red de alcantarillado lo que tiene sería unas bajantes de cada una de las viviendas. Aquí está la bajante de una de las viviendas. Baja el agua de las aguas negras que se llaman al alcantarillado y también podemos tener una bajante de aguas pluviales, que son las aguas de la lluvia. 00:02:32
Estas pueden venir de forma distinta porque si yo las aguas negras las utilizo para reciclar y las aguas pluviales las utilizo para almacenar, puedo reutilizar ese agua, por ejemplo, para regar mi parcela o para regar el campo de fútbol del municipio. 00:02:55
municipio y entonces llega todo a una arqueta donde está el distribuidor por si hay algún 00:03:14
registro lo que sea y de ahí sale el alcantarillado general de todas formas de todas formas una de las 00:03:23
de los elementos importantes que debemos tener nuestra vivienda son los potes sifónicos los 00:03:31
sifones, que simplemente son unos tubos en forma de U que lo que hacen es retener un 00:03:39
poco de agua entre medias. Esto es porque los olores tienden a subir y entonces, si 00:03:46
no existe esto, saldría el mal olor por nuestro fregadero o por nuestra ducha o por nuestra 00:03:53
bañera. Los fregaderos normalmente tienen su propio sifón para evitar cualquier problema 00:03:59
de estos. Y luego también dentro del propio cuarto de baño, por ejemplo, solemos tener 00:04:08
un bote sifónico, que suele ser el que llega de todos los demás, porque hay veces que 00:04:14
las bañeras no tienen sifón o algún lavabo no tiene sifón, entonces al menos tenemos 00:04:21
un bote sifónico en nuestro cuarto de baño, que es esa tapa de color gris de acero inoxidable 00:04:26
que tenemos y ahí es donde podemos ver que si pasa cualquier cosa. El váter exactamente igual 00:04:34
también tiene un sifón, veis aquí, que aquí hace la U esta invertida y entonces el agua siempre se 00:04:40
queda ahí almacenada. Por eso es importante que en el váter siempre haya un poco de agua para evitar esto. 00:04:46
Y por último, el esquema de agua de una casa lo podemos tener distribuido de esta manera, por ejemplo, 00:04:55
viniendo desde aquí el agua va llegando, el agua fría, a cada uno de los sitios que se necesita 00:05:01
y por otro lado también podemos tener el agua caliente, que viene por aquí el agua fría hasta la caldera 00:05:07
y el agua caliente nos proporciona agua caliente en los sitios que necesitemos, ¿vale? 00:05:13
Si yo no necesito agua caliente en el váter, no me va a llegar el agua caliente hasta el váter. 00:05:20
Si yo no necesito agua caliente en la lavadora porque no tiene entrada de agua caliente, tampoco lo tendré. 00:05:25
por eso la instalación general 00:05:30
será de una forma así, similar a esto 00:05:34
y bueno, la simbología que se utiliza es esta de aquí 00:05:37
pero bueno, tampoco nos vamos a detener mucho a ella 00:05:44
porque no somos instaladores 00:05:46
así que con esto lo dejamos 00:05:47
y luego ya veremos en otro momento 00:05:51
el apartado de consumo de agua 00:05:54
un poco más detenidamente 00:05:56
