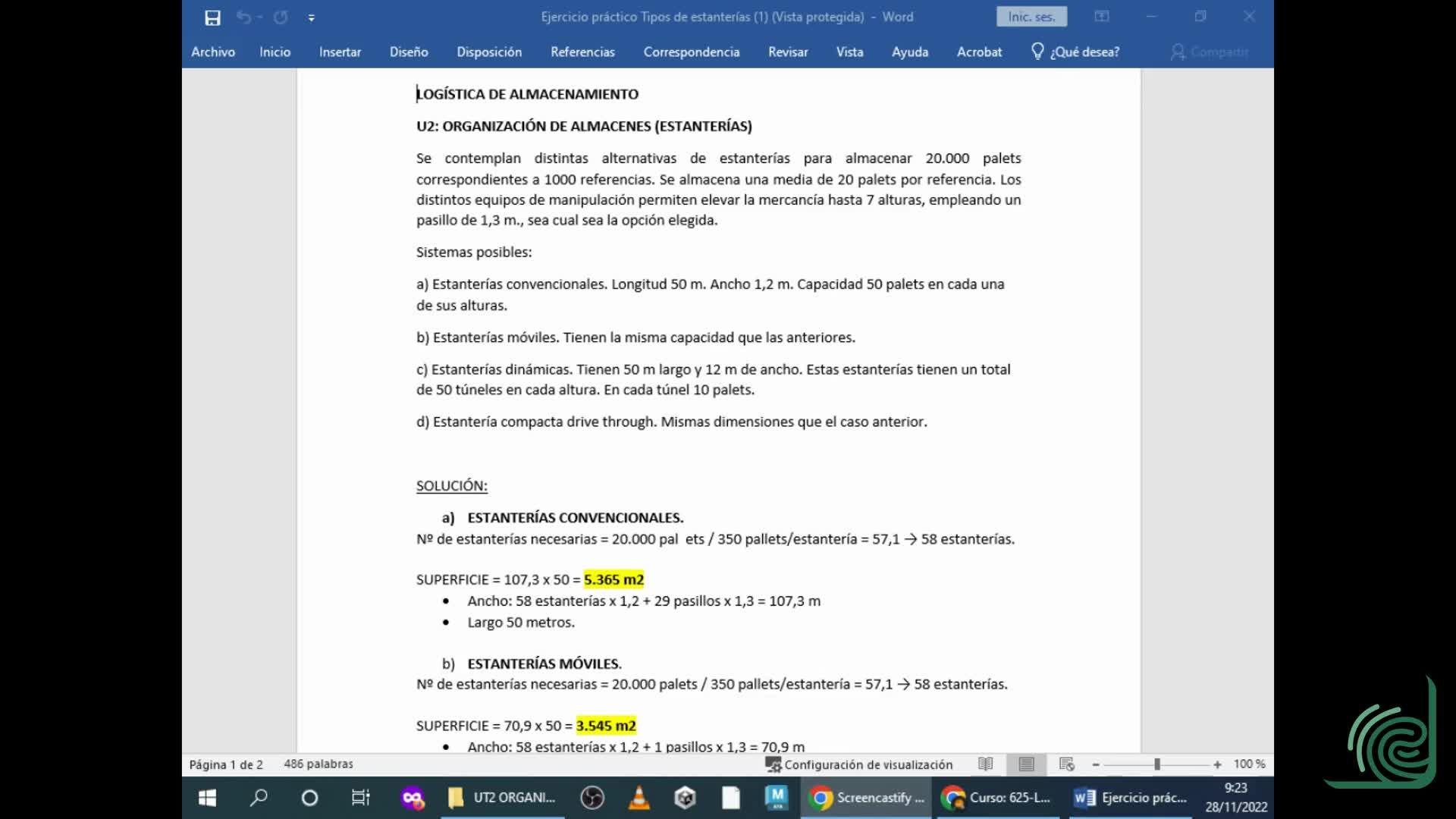

Seguimos con el siguiente ejercicio de organización de almacenes. En este caso vamos a hacer uno
00:00:00
de estanterías. Es similar al que vimos anteriormente con los medios de manutención o manipulación,
00:00:10
pero al contrario. En aquel nos daban unas medidas de las estanterías para todos los
00:00:17
casos y una serie de opciones de medios de manipulación y teníamos que ver qué superficie
00:00:23
de almacenes necesitábamos dependiendo del medio que utilizáramos. En este curso es
00:00:28
lo contrario. En este nos dan un medio de manutención en concreto y lo que nos dan
00:00:32
son varias opciones de estanterías, cuatro en concreto, y tenemos que ver para cada una
00:00:38
de ellas, de este tipo de estanterías, qué dimensiones tendría que tener el almacén.
00:00:42
Lo que nos dice el ejercicio al principio es que tenemos que almacenar 20.000 paletes,
00:00:48
que corresponden a mil referencias cada una. Por lo tanto, son 20 paletes por referencia.
00:00:55
20.000 entre 1.000, 20 paletes. Y luego nos dice que el equipo de manutención, en cualquiera
00:00:59
de los casos, porque es el mismo para cualquier tipo de estantería, puede elevarse hasta
00:01:04
siete alturas y nos da la anchura del pasillo que hay que dejar para el equipo de manutención,
00:01:08
del número de pasillos, por cada pasillo que haya que dejar.
00:01:14
Entonces, en primer lugar nos propone las estanterías convencionales. Tienen una longitud
00:01:18
de 50 metros y 1,2 de ancho. Y eso es común a todas. Y tiene una capacidad de 50 paletes
00:01:25
en cada una de las alturas. Por lo tanto, vamos a ir viendo cuánto necesitaríamos
00:01:33
de superficie con este tipo de estanterías. En primer lugar, habría que dividir el total
00:01:40
de paletes que hay que guardar en el almacén, que hay que almacenar, entre el número de
00:01:45
paletes que entra en cada estantería. Si os dais cuenta, el número de paletes por estantería
00:01:49
son 350, que es el resultado de multiplicar los 50 paletes que caben en cada altura por
00:01:53
el número de alturas, 7. 7 por 50, 350. Esto va a ser común a todas las opciones.
00:01:58
Entonces, nos da 57,1 estanterías. Como no pueden haber decimales, se tiene que redondear
00:02:07
al alza. Serían 58. Lo único que la última estantería quedaría bastante vacía.
00:02:12
Ya tenemos el número de estanterías. Sabemos las medidas que tiene. Vamos a ver el número
00:02:17
de pasillos. Si os recordáis en la ejecución anterior, el número de pasillos siempre era
00:02:23
la mitad del número de estanterías. Entonces, 58 entre 2 son 29. Y aquí tenemos ya las
00:02:28
medidas de ancho que necesitamos. Por un lado, 58 estanterías, que tienen 1,2 metros cada
00:02:34
una de ellas de ancho. Y más 29 pasillos por 1,3, que es el ancho que nos dice el enunciado
00:02:39
que tiene cada pasillo. En total, 107,3 metros. Si lo multiplicamos por los 50 metros de largo
00:02:45
que tienen las estanterías, nos da una superficie total de 5.365 metros cuadrados utilizando
00:02:50
estanterías convencionales. Seguiríamos el siguiente tipo de estantería.
00:02:57
Son estanterías móviles con la misma capacidad que las que acabamos de ver, las convencionales.
00:03:01
Bueno, pues haríamos la misma operación. Dividimos el número de paletes que hay que
00:03:06
almacenar por el número de paletes que entran en cada estantería, que son los mismos que
00:03:10
en el apartado anterior, y nos da igualmente 57,1. Redondeadas, 56 estanterías.
00:03:13
¿Qué cambia aquí? Pues la anchura. No por las estanterías, que siguen siendo las mismas,
00:03:18
que multiplicadas por 1,2 metros, el ancho que tiene cada una, sino porque el número
00:03:23
de pasillos en este tipo de estanterías es distinto. En las móviles solo necesitamos
00:03:27
un pasillo. Por si acaso alguien nos hace idea de cómo es una estantería móvil, estas
00:03:32
estanterías no son muy habituales, pero suelen darse, por ejemplo, en archivos. Lo
00:03:37
que se va moviendo, se va desplazando es la estantería y se va generando un nuevo pasillo
00:03:43
por detrás de la estantería que se ha movido. De esta manera solo quedaría un único pasillo,
00:03:47
pero habría que ir moviendo una a una todas las estanterías. Entonces, si al ancho que
00:03:52
acabamos de ver, de 58 estanterías por 1,2, le sumamos el ancho de un solo pasillo, que
00:03:58
son 70,9 metros, le sumamos y nos dan, a esos 69,9, lo multiplicamos por 50 de largos,
00:04:03
que siempre tiene el mismo largo las estanterías, y nos da 3.545. ¿Qué ocurre con esto? En
00:04:11
realidad esta es la superficie que da con los datos del problema. Lo que sucede es que
00:04:16
no es muy realista un sistema de estanterías móviles con un solo pasillo cuando hay 58
00:04:20
líneas de estanterías. Esto es muy incómodo. ¿Te das cuenta que si tienes que hacer un
00:04:26
picking en la estantería número 3 y el siguiente artículo que tienes que coger del
00:04:31
picking de estantería está en la número 55? Habría que mover un montón de estanterías
00:04:36
para... Bueno, no es muy realista ni muy práctico, ¿no? Pero, bueno, aciniéndonos
00:04:41
a lo anunciado, sería esta la solución. En tercer lugar, tenemos estanterías dinámicas.
00:04:48
Aquí lo que vamos a tener son túneles. Túneles en el que caben 10 palets, como
00:04:55
he dicho en el anunciado, y como tenemos 20 palets por referencia, necesitamos 2 túneles
00:05:01
por referencia. ¿Cuántos túneles necesitaríamos? Mil referencias por 2 túneles, por referencia
00:05:08
2.000 túneles. ¿Cuántos túneles hay por estantería? Pues hay 50 túneles por 7 de altura,
00:05:17
350 túneles, igual que ocurría con los anteriores tipos de estanterías. Por lo tanto, ¿cuántas
00:05:25
estanterías necesitaremos? Pues 2.000 túneles. Entre 350 que tiene cada estantería,
00:05:30
necesitaremos 6 estanterías. Pero necesitaríamos 7 pasillos. En este tipo de estantería
00:05:38
dinámica, necesitamos un pasillo para carga y otro para descarga. Por lo tanto, tiene
00:05:44
que haber un pasillo más del número de estanterías que nos salgan. O sea, n más 1. Calculamos
00:05:49
la superficie. El largo siempre es igual, 50 metros, como venimos arrastrando de las
00:05:56
opciones anteriores. Lo que varía es el ancho. Aquí tenemos 6 estanterías por 1,2 metros.
00:06:01
Aquí hay una rata. Son 12 metros. Estamos hablando ya de túneles. Y si a eso le sumamos
00:06:07
los 7 pasillos a 1,3 metros de ancho cada pasillo, nos da un total de 81,1 metros.
00:06:18
Si esos 81,1 lo multiplicamos por los 50 de largo, nos da una superficie total de 4.055
00:06:24
metros cuadrados. Y por último, nos vamos a las estanterías
00:06:28
drive-thru. En este tipo de estanterías, ya sabéis que en cada columna de estanterías
00:06:33
solo puede haber una referencia. Si no fuera así, la almacenaría iría mucho más despacio,
00:06:39
moviendo paredes. Por lo tanto, en cada referencia, como almacenamos 20 paredes y vemos la capacidad
00:06:46
que tiene cada columna, que son 7 alturas por 10 paredes por altura, tenemos una capacidad
00:06:56
toda de 70. ¿Qué ocurre? Que aquí estamos infrautilizando cada una de las columnas,
00:07:00
porque podrían entrar 70, pero solo nosotros nos la vamos a añadir con 20. Por lo tanto,
00:07:07
vamos a experienciar muchísimo espacio, más de 2 tercios del espacio.
00:07:12
Está claro que no va a ser la más interesante, por todo el desperdicio de espacio que estamos
00:07:17
acumulando. Pero bueno, vamos a terminar el cálculo. El número de columnas por estantería
00:07:23
es 50, 50 referencias, y el número de estanterías habría que calcularlo dividiendo las mil referencias
00:07:28
que tenemos por las 50 referencias que entran por estantería. Entonces, tenemos en total
00:07:35
20 estanterías. En el sistema drive-thru, si habéis visto los apuntes, sabréis que
00:07:39
necesitamos un único pasillo por delante, por la parte frontal, para cargar, y otro
00:07:46
único pasillo por la parte posterior, la parte de atrás, para descargar.
00:07:51
Pues tenemos que en el ancho son 20 estanterías por 12 metros que tiene cada estantería,
00:07:56
más los dos pasillos, el de delante y el de detrás, que son 2,6 metros. Si los sumamos
00:08:04
a los 20 estanterías por 12 metros, nos da un total de 242,6. Al multiplicarlo por los
00:08:10
50 metros de largo de la estantería, nos da una superficie total de 12.130 metros.
00:08:18
Fijaros la cantidad tan grande de superficie que necesitamos. ¿Por qué? Porque estamos
00:08:23
desperdiciando un montón de espacio. Entran 70 palets por columna y nosotros solo vamos
00:08:27
a rellenarlo con 20. Por lo tanto, claramente esta opción es la menos interesante.
00:08:33
¿Cuál sería la más interesante? Hombre, pues si nos fijamos en la superficie total,
00:08:39
la que menor superficie tiene, sería la de estanterías móviles. Pero igual esta
00:08:43
no es la más interesante a efectos prácticos, por lo que os he dicho antes, por el tema
00:08:47
de que son muchas estanterías para utilizar un solo pasillo. Nos impediría mucho el trabajo
00:08:51
en el almacén, tener un solo pasillo y andar moviendo tantas estanterías. Por lo tanto,
00:08:58
a mi juicio, la más interesante, la opción más interesante probablemente sería la de
00:09:03
estanterías dinámicas. Necesitamos un poquito más, 4.055, pero nos permite trabajar con
00:09:07
bastante facilidad. Y eso es todo.
